Static Routing Lab Easy

Static Route

          Static route adalah salah satu tekhik routing yang dimana administrator mensetting sendiri route secara manual. Itu berarti admin menambah dan membuat route secara manual baik itu menentukan network tujuan maupun gateway nya.

Static route memilikI default distance 1, dan distance ini dapat kita rubah. Untuk itu disini kita akan membuat lab static route dengan GNS3 dan kita akan menggunakan tiga router dan tiga pc. Untuk itu anda bisa lihat di topologi.

Topologi Lab:

Konfigurasi di R1

Beri nama pada router

[admin@MikroTik] > system identity set name=R1

Setting ip pada router

[admin@R1] > ip address add address=12.12.12.1/24 interface=ether1

[admin@R1] > ip address add address=192.168.10.1/24 interface=ether2

Setting static route

[admin@R1] > ip route add dst-address=23.23.23.0/24 gateway=192.168.10.2

[admin@R1] > ip route add dst-address=192.168.20.0/24 gateway=192.168.10.2

[admin@R1] > ip route add dst-address=34.34.34.0/24 gateway=192.168.10.2

Konfigurasi di R2

Beri nama pada router

[admin@MikroTik] > system identity set name=R2

Setting ip pada router

[admin@R2] > ip address add address=23.23.23.1/24 interface=ether3

[admin@R2] > ip address add address=192.168.20.1/24 inteface=ether2

[admin@R2] > ip address add address=192.168.10.2/24 interface=ether1

Setting static route

[admin@R2] > ip route add dst-address=12.12.12.0/24 gateway=192.168.10.1

[admin@R2] > ip route add dst-address=34.34.34.0/24 gateway=192.168.20.2

Konfigurasi di R3

Beri nama pada router

[admin@MikroTik] > system identity set name=R3

Setting ip pada router

[admin@R3] > ip address add address=192.168.20.2/24 interface=ether2

[admin@R3] > ip address add address=34.34.34.1/24 interface=ether1

Setting static route

[admin@R3] > ip route add dst-address=192.168.10.0/24 gateway=192.168.20.1

[admin@R3] > ip route add dst-address=12.12.12.0/24 gateway=192.168.20.1

[admin@R3] > ip route add dst-address=23.23.23.0/24 gateway=192.168.20.1

Konfigurasi di PC1

Setting ip PC

PC> ip 12.12.12.2/24 gateway 12.12.12.1

konfigursi di PC2

setting ip PC

PC> ip 23.23.23.2/24 gateway 23.23.23.1

konfigurasi di PC3

setting Ip PC

PC> ip 34.34.34.2/24 gateway 34.34.34.1

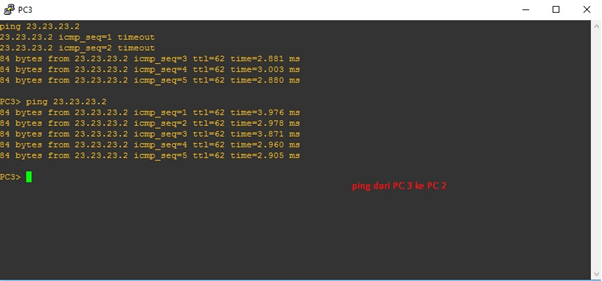

untuk pengetesan lakukan dengan ping

PC 1

PC 2

PC3

Dan pengecekan terakhir dengan cek table routing di setiap router dan pastikan bahwa static route yang kita buat tadi aktif dengan cara ketik ip route print pada CLI nya

Table routing R1

Table routing R2

Table routing R3
